擁抱5G，基站端天線、PA、PCB、天線振子、濾波器、連接器等產業迎來發展新機遇。

5G基站引入大規模陣列天線。

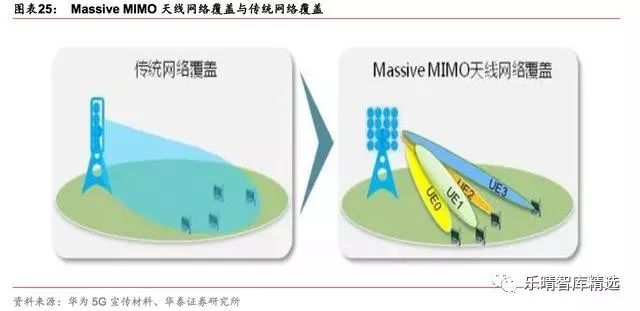

MassiveMIMO，即大規模MIMO(Multiple-inputMultiple-output，多輸入多輸出)技術，旨在通過更多的天線大幅提高網絡容量和信號質量，原理上可類比高速公路拓展馬路道數來提高車流量。

采用MassiveMIMO的5G基站不但可以通過復用更多的無線信號流提升網絡容量，還可通過波束賦形幅提升網絡覆蓋能力。

波束賦形技術通過調整天線增益空間分布，使信號能量在發送時更集中指向目標終端，以彌補信號發送后在空間傳輸?shù)膿p耗，大幅提升網絡覆蓋能力。

相比較4G基站，采用支持大規模陣列天線技術的AAU是5G基站成本大幅增加的主要原因。

天線尺寸與頻率相關，5G天線或以64通道為主。

根據無線通信原理，為了保證天線發射和接收轉換效率高，一般天線振子的間距必須要大于半個無線信號波長，而無線信號波長與無線信號頻率成反比(λ=c/f，其中c為光速，f即無線信號頻率)，即當信號頻率越高，信號波長越小。

未來國內5G頻段或以3.5GHz和2.6GHz為主，根據此頻段得出半個波長大概是4.3cm/5.8cm。

根據目前的5G測試來看，目前采用64通道的MassiveMIMO技術是各個設備商的主流測試選擇。

雖然通道數越多，網絡的性能越高，但綜合考慮天線尺寸大小/重量、天線性能以及成本因素，目前運營商也在考慮低成本的MassiveMIMO方案—16通道。

我們認為，5G前期如果64通道天線成本未下降到運營商接受的范圍內，可能運營商在滿足部署和容量的情況下優先考慮16通道方案。

5G 基站架構發生較大變化，天線有源化趨勢明顯。

4G 宏基站主要分三個部分:天線、射 頻單元 RRU 和部署在機房內的基帶處理單元 BBU。

5G 網絡傾向于采用 AAU+CU+DU 的 全新無線接入網構架，如下圖所示。

天線和射頻單元 RRU 將合二為一，成為全新的單元 AAU(Active Antenna Unit，有源天線單元)，AAU 除含有 RRU 射頻功能外，還將包含部 分物理層的處理功能。

時代，天線通道數增加以及天線有源化對天線設計提出更高要求，小型化及輕量化是基礎。

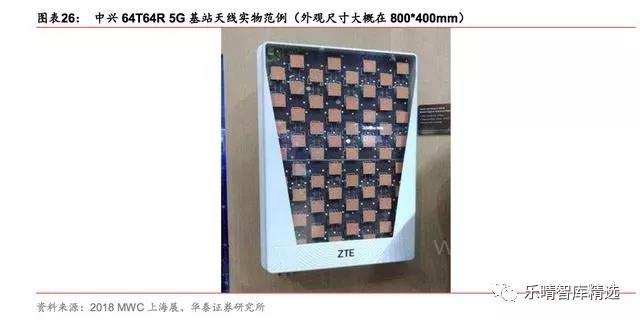

4G時代，天線形態基本是4T4R(FDD)或者8T8R(TDD)，根據目前測驗的情況來看，5G時代可能以64T64R大規模陣列天線為主。

通道數同比增加了7-15倍，意味著天線對射頻器件需求量同比增加了7-15倍，同時天線無源部分將與RRU合為AAU，都對5G時代天線的體積及重量提出了更高的設計要求。

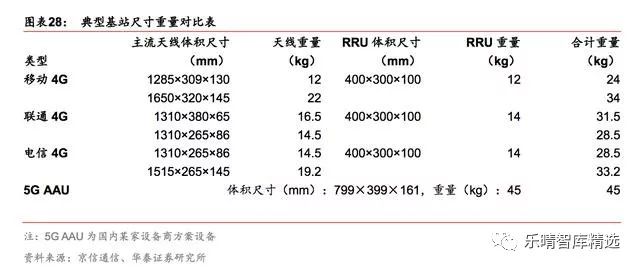

4G時代，無源天線+RRU重量大概在24-34kg，目前測試中的5GAAU重量大概在45kg左右，重量同比增加了32%~88%。所以在5G天線集成化的趨勢下，小型化及輕量化成為天線設計基礎。

規模陣列天線帶動射頻組件需求量大幅增加。

如上文所述，我們預計5G商用宏基站將以64通道的大規模陣列天線為主。天線單元主要包括天線罩、輻射單元和校準網絡綜合板三個部分。

從當前5G產品的研發現狀來看，為實現波束賦形等新技術，我們預計未來64通道的天線陣列將容納64個功率放大器、64個開關、64個鎖相環、64個低噪聲放大器和64個濾波器等器件。

我們認為，射頻組件需求的提升將大幅提升基站射頻行業的市場空間，高度的集成化需求，也將推動濾波器、功率放大器等射頻組件工藝進一步升級，產品將更加的小型化。

大規模陣列天線驅動5G天線價值量提升

采用MassiveMIMO的5G大規模天線不僅僅是數量的增加，天線的形式也將由無源轉向有源，可實現各個天線振子相位和功率的自適應調整，顯著提高MIMO系統的空間分辨率，提高頻譜效率，從而提升網絡容量。
