新型陶瓷——陶瓷介質濾波器
新型陶瓷材料，作為新材料領域的重要分支，逐步成為許多高技術領域發展的重要關鍵材料，受到各工業發達國家的極大關注，下面將為大家介紹一款陶瓷新型材料，陶瓷介質濾波器。
一．陶瓷介質濾波器介質濾波器（英文Dielectric filter）利用介質陶瓷材料的低損耗、高介電常數、頻率溫度系數和熱膨脹系數小、可承受高功率等特點設計制作的，由數個長型諧振器縱向多級串聯或并聯的梯形線路構成。
介質濾波器是一種采用介質諧振腔經過多級耦合而取得選頻作用的微波濾波器。進入21世紀后，介質濾波器經過理論和實踐方面的長期積累，逐漸從實驗室走向生產線。由于介質濾波器具有小型化、低損耗和溫度特性好等優點，所以在移動通信和微波通信等系統中得到了廣泛應用。其特點是插入損耗小、耐功率性好、帶寬窄，特別適合CT1，CT2，900MHz，1.8GHz，2.4GHz，5.8GHz，便攜電話、汽車電話、無線耳機、無線麥克風、無線電臺、無繩電話以及一體化收發雙工器等的級向耦合濾波。介質濾波器的表面覆蓋著切向電場為零的金屬層，電磁波被限制在介質內，形成駐波振蕩，其幾何尺寸約為波導波長的一半。材料一般采用相對介電常數為60~80之間的陶瓷，實際應用于無線通信中的介質陶瓷濾波器尺寸在厘米級。介質濾波器的主要優點是功率容量大，插入損耗低，但存在兩大缺點：第一，體積較大，在厘米量級，與集成電路相比占用了系統很大的體積；第二，介質濾波器一般是分立器件，無法與信號處理電路進行集成，而且由濾波器到信號處理芯片需要經過一條不可忽略的傳輸線，必須進行阻抗匹配，不但結構復雜而且造成一定的信號衰減。介質濾波器是由若干個介質諧振器耦合而成的。金屬空腔諧振器的主要損耗來自導體的損耗，介質器用介質(如微波陶瓷)取代金屬導體，能夠把電磁場限制于諧振腔之內，因此具有較高的Q值。目前，陶瓷介質材料的相對介電常數約為39，大到可以做到90以上。因此，使用陶瓷介質材料作諧振器，可以大大縮減濾波器的體積和質量，并且不會降低濾波器的性能。
二．陶瓷介質濾波器的應用
濾波器，基站選頻的眼睛：基站可狹義地理解為一個無線電收發信電臺。一般基站有屬于自己的明確的工作頻段，因此基站必須有選擇各種頻率信號來進行收發的能力。濾波器的主要功能就是幫助基站實現選頻，即通過需要的頻率信號，而抑制不需要或者有害的頻率信號。5G時代對濾波器用量的提升就對器件尺寸和發熱性能提出了嚴格的要求。陶瓷介質濾波器憑借其尺寸優勢在Massive MIMO（大規模天線技術） 天線中有望得到大規模應用。而5G 的另一個技術趨勢是微型基站，是實現毫米波信號覆蓋和高連接密度的關鍵。毫米波的應用使基站天線尺寸降低至毫米量級，使得傳統基站有了小型化的可能，同時也對濾波器的體積和功耗提出了更高的要求。另一方面頻率提升對濾波器尺寸提出更高要求，小型化趨勢利好介質濾波器。濾波器的原理是使用不同尺寸的諧振桿或陶瓷基塊來讓特定頻率的電磁波在其中來回反射形成駐波。濾波器的尺寸與諧振頻率、濾波器材質的相對介電常數有關，諧振頻率越高、相對介電常數越大，濾波器尺寸越小。通常情況下，諧振器或介質濾波器的尺寸和波長在一個數量級。隨著頻段提升尤其是毫米波開始投入使用，相應的毫米波基站所使用的濾波器的尺寸也將縮小，這對于需要裝配的同軸腔體濾波器來說是不小的挑戰，而一體化的陶瓷介質濾波器則更具備優勢。在過去的4G時代里面，主要使用的是同軸腔體，濾波器，雖然說成本較低，工藝精湛，因而成為主流，可是這個技術在5g時代卻不能滿足5g傳輸?shù)男枨蟆?g因?yàn)樾枰纱罅康碾娮釉鳎裕瑸V波器需要更濾波加的小心以及集成。因此體積小，能夠傳輸上減少損耗，頻率穩定，可承受高功率特點的陶瓷介質濾波器應運而生；介質濾波器中的電磁波諧振就發生在介質材料內部，沒有金屬腔體，體積較小。而且使用的陶瓷介質材料介電常數大，Q值高，選頻特性好，工作頻率穩定性好，損耗小，同時具有較高的帶外抑制。隨著5G時代來臨，為了減少遠距離傳輸造成的高頻信號快速衰減，對元器件空間利用率要求較高的小基站即將大量建設，因此這種體積小、性能優良的介質濾波器將極具發展?jié)摿Α?/span>
三．陶瓷濾波器的市場情況
5G基站向著小型化、輕量化和高集成化發展，Massive MIMO（大規模天線）技術使得天線的數量倍數增長，通道數達64甚至128個，因此對于濾波器的需求量將大量增加，因此，陶瓷介質濾波器憑借高Q值，低插損，高介電，小尺寸、輕量化和低成本的優勢，成為5G基站濾波器的主流。目前，四大基站終端中，華為和愛立信傾向于陶瓷介質濾波器，中興和諾基亞目前仍以小型化金屬腔體濾波器為主，未來將向陶瓷介質濾波器過渡，陶瓷濾波器的市場份額將不斷提升。據研究機構預測，5G時代全球基站數將近850萬臺，按每個基站3面天線，每面天線64個濾波器估算，介質濾波器需求16億只，陶瓷介質濾波器全球市場容量約566億元。陶瓷介質濾波器市場巨大，然而目前能夠?qū)崿F(xiàn)量產供貨的企業并不是很多，這是因?yàn)樘沾山橘|(zhì)濾波器的開發生產存在技術壁壘，移動通信技術的持續升級，濾波器生產商需要具備快速響應和快速研發的能力，資金的投入以及設備終端的審核認證周期等因素。目前，陶瓷介質濾波器處于供不應求的狀態，產能尚未能滿足市場需求，濾波器企業正在終端需求的推動下在做產能的擴充。陶瓷介質濾波器將占有5G基站濾波器的主要市場，為迎接5G新機遇，多家濾波器廠商紛紛布局陶瓷介質濾波器；如：張家港燦勤，深圳大富科技，武漢凡谷，深圳國人通信，廣東國華新材，深圳摩比通信，廣東通宇通信，東莞粵博電子，深圳順絡電子，潮州三環股份，蘇州艾福電子，嘉興佳利電子，浙江嘉康電子，中電德清華螢，江蘇江佳電子，重慶思睿創磁電科技，河北中磁電子，深圳粵凌電子等等企業都已經在開始積極布局陶瓷介質濾波器。
四．制備工藝
雖然很多企業都在積極布局陶瓷介質濾波器，但是陶瓷濾波器并非一次成型，生產過程所需的設備較多，對于設備的選擇都有要求，因此陶瓷濾波器的巨大市場需求對于設備廠商來說既是一場新機遇，也是一個新挑戰。
下面就制備工藝做一個簡單的介紹：如下圖
1.配料：根據配方設定各種原材料的比例進行配料；
2.混料：將配料進行準確的稱重后倒入指定容器放入混料機，并根據不同的配方加入不同比例的去離子水；3.干燥預燒：將混料后的物料放入烘箱中進行低溫烘干（200℃左右）；干燥后的物料放入隧道爐內進行預燒，預燒的溫度在1100-1200℃范圍內；
4.混料和球磨：將預燒后的物料放入到球磨機中，利用磨球與粉料在球磨腔體內告訴翻滾，對粉料產生強力的剪切，沖擊，碾壓，達到粉碎，分散，乳化粉料的目的；
5.噴霧造粒：在經過球磨機壓碎的物料里面加入聚乙烯醇（粘合劑），在全封閉的噴霧造粒機中進行噴霧造粒，目的是使材料形成均勻的小顆粒；
6.干壓成型：將造粒好的粉料用模具進行干壓成型；對于不能一次性成型的產品，需要增加CNC的工序進行壓制成型；
7.燒結：將干壓成型后的陶瓷胚放入燒結爐內，以3-5℃/min的升溫速率，在1100-1700℃范圍內，經過8-40小時的燒結，形成陶瓷胚件；
8.雙面磨削：將燒結成型后的陶瓷胚件進采用綠軟砂和水進行雙面磨削至準確胚件的尺寸；
10.表面金屬化（批銀工藝）：將銀漿采用滴孔，噴涂，絲網印刷或浸銀的方式將銀漿附著到陶瓷配胚件的表面，銀漿噴涂完成后，將產品放入到700-900℃的燒銀爐（網帶爐，燒結氣氛：CDA）進行10-200分鐘的燒結，將銀漿固化在陶瓷件上面；銀漿的涂覆方式有噴涂模式，點銀模式以及絲網印刷模式；
11.制電極：在進行過金屬化后的陶瓷件上面采用激光機進行激光電極以及數控鉆床進行電機加工，通過激光光源或者鉆頭打磨將電極處的銀層去掉；
12.清洗烘干：將合格的電極陶瓷件進行清洗和烘干；
14.調頻測試：通過網絡分析進行調頻測試或激光調試；
15.標志：對于調試合格的產品進行標識和張貼條碼和品比膜；
16.終測：進行最終測試；類似于出貨前的檢測；
17.包裝：包裝出貨。
介質陶瓷濾波器的圖片

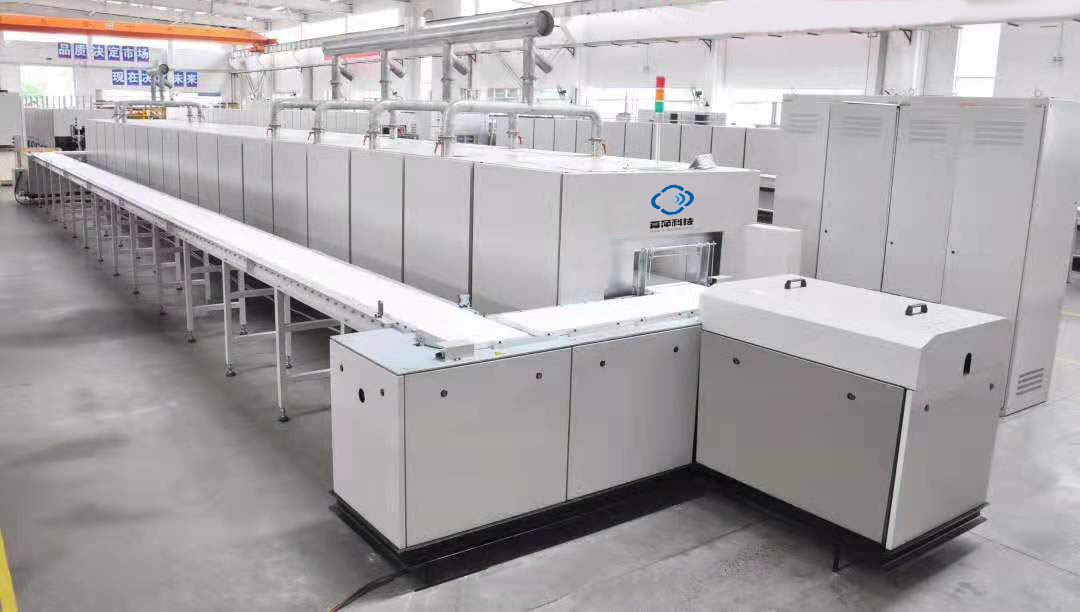

在整個陶瓷介質濾波器生產過程中，涉及到設備很多，主要有：噴霧造粒設備，球磨機，磨砂機，壓模機，精雕機，磨片機，烘箱，干燥爐，燒銀爐，覆銀設備，貼片機，超聲波清洗機等等等等相關的設備，而旭騰科技可滿足工藝流程所具備的專業設備，可以使陶瓷介質濾波器更好的運用在5G科技中，為世界打開新的大門。
*文章僅為個人觀點，不作為具體技術參考。具體細節請咨詢技術人員。
